全自动多头钻孔机

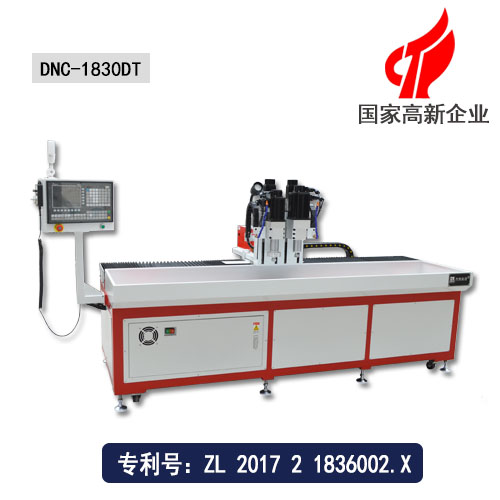

多工位数控钻攻机



☆品牌:杰奥拓普

☆型号:1830DT

☆有效行程:1800*300*200mm

☆外形尺寸:3100*1000*1400mm

☆机床重量:1200kg

☆钻孔范围:0.3-16mm







多工位数控钻攻机产品描述


 一、数控钻攻机介绍


    1830DT机床是广州极悦机械自己研发的可做多工位加工件的一款平面型数控钻攻一体机。广泛应用于五金配件、铝型材、铜材、铁、不锈钢及磁性材料特殊复合材料钻孔攻丝。机床有断钻头自动报警停止功能,设备采用原装进口精密滚珠丝杆,丝杆精度可达0.01mm,寿命高达8-10年左右,真正实现高精度、低成本。

  产品大批量加工生产时,封闭式钻攻机因其工作台和空间限制,当一件产品加工完机床停下来才能更换新产品,浪费时间。而DNC-1830DT数控钻攻机加工行程大,并且是敞开式结构,可一次放多个产品,依次进行钻孔攻丝,不停机循环式加工。在加工的同时还可以操作其他机台,一人多机操作,提高加工效率。

二、数控钻攻机安全操作规范



  1、操作人员必须熟悉该数控钻攻机的性能,操作方法。经机床管理人员统一方可操作机床。

  2、机床开始工作前要有预热,认真检查润滑系统工作是否正常,如机床长时间未开动,可先采用手动方式向各部分供油润滑;检查电压、气压、油压是否符合工作要求。

  3、检查机床可动部分是否处于正常工作状态。检查工作台是否有越位,超极限状态。

  4、检查电气元件是否牢固,是否有接线脱落。

  5、使用的刀具应与机床允许的规格相符,有严重破损的刀具要及时更换。

  6、调整刀具,所用工具不要遗忘在机床内。

  7、大尺寸轴类零件的中心孔是否合适,中心孔如太小,工作中易发生危险。

  8、刀具安装好后应进行一、二次试切削。

  9、检查卡盘夹紧工作的状态。

  10、机床开动前,必须关好机床防护门。



极悦数控钻攻机参数



项目/型号 DNC-1830DT 单位
机床外形尺寸(长*宽*高) 3100*1000*1400 mm
主轴行程(主轴左右移动) 1800 mm
主轴行程(主轴前后移动) 300 mm
主轴行程(主轴上下移动) 200 mm
主轴端面至工作台面距离 120 mm
工作台尺寸(长*宽) 长2000,宽280 mm
最大承重 1200 kg
T形槽尺寸 上宽13,下宽20 mm
钻孔直径范围 0.3-16(可订制) mm
攻丝直径范围 3-12(可订制) mm
主轴转速 0-24000(可选配) rpm/min
滚珠丝杆 3210,2010,1605(台湾原装进口) mm
线性导轨 20*2(台湾原装进口) mm
主轴电机 0.55/0.75/2.2 kw
主轴快速进给 18000/18000/15000 mm/min
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约10000
机床重量 约1500 kg
编程方式 手动编程,电脑编程兼用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯



极悦数控钻攻机加工样品展示

数控钻攻机加工样品
