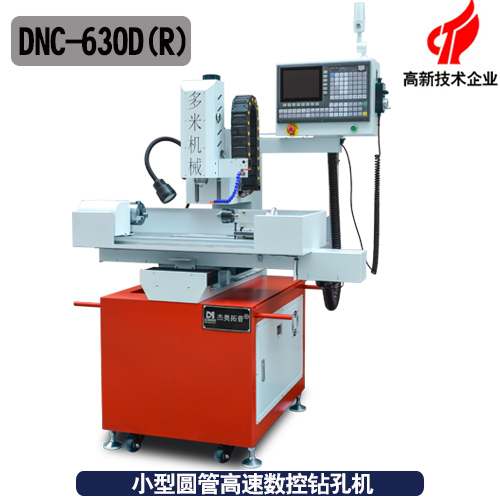

小型圆管高速数控钻孔机

小型圆管高速数控钻孔机

☆外形尺寸:1100*10100*1400mm



☆有效行程:X 轴 480*Y 轴 300*Z 轴 120(mm)



☆机床重量:1500KG



☆钻孔范围:0.2-4mm(可定制)



















产品描述


1、DNC-630D(R)小型圆管高速钻孔机是一款多功能四轴钻孔、攻丝设备,可选择转轴双工位加工。

2、旋转轴选用伺服电机搭配高精度谐波速机,旋转定位精度高,可360度任意角度加工

3、通过更换工装切换加工方管、圆管及异型管

4、可选导轨式气动工装,装夹方便,产品切换装夹速度快,提高工作效率

5、机床经过美国进口(API)激光干涉仪检测、补偿修正误差,精度更好



小型自动钻孔机参数



DNC-630DR

占地面积

1100*1000*1700(mm)

有效加工行程

X 轴 480*Y 轴 300*Z 轴 120(mm)

A 轴 360 度

导轨平行度

≤0.01mm/1000mm

导轨平面度

≤0.02mm/1000mm

定位精度

0.02/1000(mm)

重复定位精度

0.02/1000(mm)

反向间隙(镭身补偿前)

0.02mm

主轴功率

0.55-3.0(kw)可按实际需求选配

主轴转速

1500-60000(rpm)可按实际需求选配

钻孔直径范围

0.2-4mm

旋转轴夹持直径

10-70mm

传动伺服电机功率

0.75(kw)

电压

AC220v

系统储存程序个数

约 10000 个

编程方式

电脑、手动编程兼用、CAD图档导入

机床重量

约 650KG

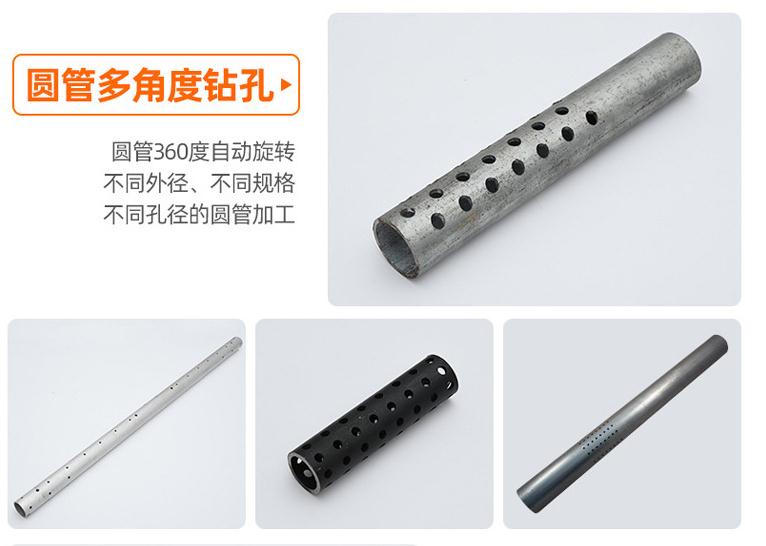

小型全自动钻孔机样品展示



加工视频
