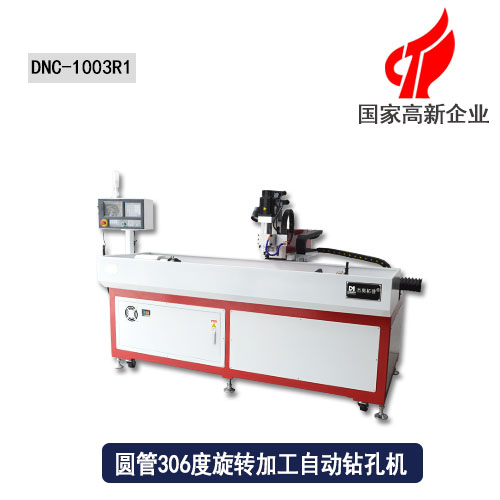

圆管数控钻孔机







圆管数控钻孔机

☆外形尺寸:1600*800*1400



☆有效行程:1000*100*360



☆机床重量:1200kg



☆钻孔范围:0.3-16mm(可定制)









圆管数控钻孔机描述


一、机床介绍

DNC-1003R圆管数控钻孔机是极悦机械自主创新研发出来的一款新型四轴卧式数控铣床,
可对圆管钢管自动钻孔,360度无间隙任意旋转,全自动定位,分度精度高。

二、应用领域


圆管数控钻孔机主要应用于模具环、汽车排汽管、材料PVC加工、食品机械用火管、家具铁管铝合金、健身器材、滚梳圆桶卷梳等各种圆管圆棒。全程自动进刀,所钻出来的孔径光洁无毛刺,深受客户好评。

三、技术支持



免费提供技术操作培训,操作简便


免费售后跟踪回访和设备机器维护,我厂会派出专业技术人员,为您解决问题


免费提供专业的行业意见和指导,排除您的后顾之忧


我司致力以质量、性能好为首要目标,本着以优质的售后服务为使命,诚信是赢得客户的根本,我们有条件有能力将诚信做到实处。欢迎各界人士来我司指导、洽谈


数控钻孔机参数


项目/型号 DNC-1003R 单位
机床外形尺寸(长X宽X 高) 1600*800*1400 mm
X轴行程(主轴左右移 动) 1000 mm
Z轴行程(主轴上下移动) 100 mm
A轴旋转角度 360
主轴端面至工作台面距 离 120 mm
工作台尺寸(长X宽) X1000, Y280 mm
最大承重 50 kg
T形槽尺寸 上宽13,下宽 20 mm
钻孔直径范围 0.3-16(可订制) mm
主轴转速 0-24000(可选配) rpm/min
滚珠丝杆) X,Y,Z:1605(台湾原装进口) mm
线性导轨 X,Y,Z:20*2(台湾原装 进口) mm
主轴电机 0.55/0.75/2.2 kw
快速进给 15000/15000 mm/min
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约 10000
机床重量 约1200 kg
编程方式 手动编程,电脑编程兼 用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯


数控自动钻孔机样品展示

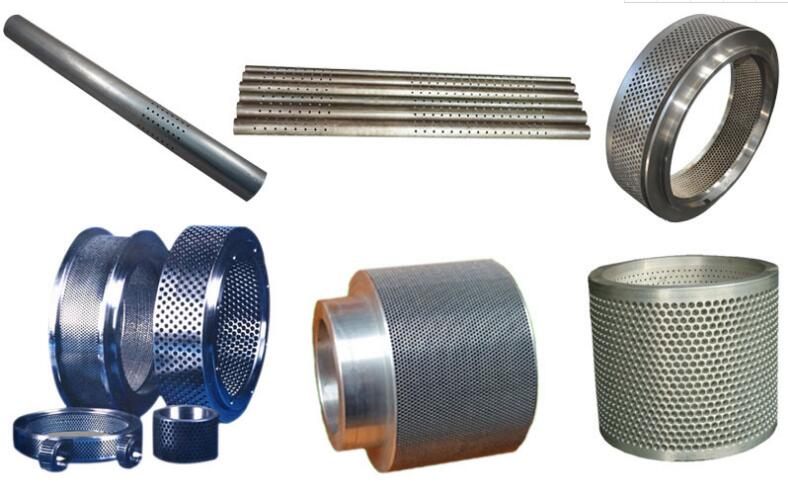

圆管数控钻孔机加工样品展示
