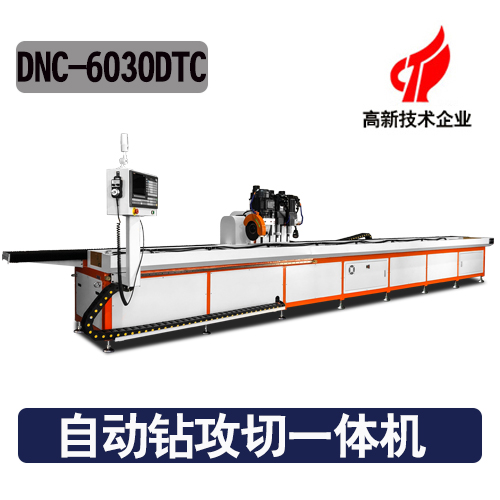

数控自动钻攻切一体机

自钻攻切一体机

☆外形尺寸:8000*1500*2000



☆有效行程:6000*300*200mm



☆机床重量:3000KG



☆攻牙范围:M2-M8(可定制)



















产品描述



1、DNC-6030DTC自动钻攻切一体机是我司的又一款非标机,除了常规的钻孔攻丝功能外,本机最显著的一个特点了增添了切割功能,可在产品钻孔攻丝后装置在机床主轴旁边的切割机马上对产品进行切割动作,节省了人工切割的步骤,进一步提升了生产效率。

2、DNC-6030DTC自动钻攻切一体机有效加工行程达到了6000*300的大行程,可对长6000mm,宽300mm产品范围内的产品进去钻孔攻丝和切割,也可根据产品长度装夹多个夹具做个多个工位不停机循环上下料加工。

3、为保证质量,机床主要部件全部与知名厂家合作,如上银导轨丝杆、加固加厚机座、智能报警系统、伺服电机等


4、极悦机械拥有4000平方米工厂和经验丰富的科研人才,每台设备都经过多道工序质检


小型自动钻孔机参数



占地面积 800*1500*2000mm
有效加工行程 X轴6000*Y轴300Z轴200
定位精度 ±0.03mm
反间间隙(镭射补偿前) 0.02mm
X轴空移速度 30米/min
钻孔主轴功率 2.4kw
钻孔主轴转速 0-3000rpm
攻丝主轴功率 2.6kw
攻丝主轴转速 0-3000rpm
切割主轴功率 2.2kw
切割主轴转速 0-3000rpm
主轴锥度 ER20
传动伺服电机功率 x轴1.5kw,y/z轴7.5kw
电压 AC380V
系统储存个数 约10000个
编程方式 电脑、手动编程兼用,CAD图纸导入
机床重量 约3000KG



小型全自动钻孔机样品展示


铝材料
铁板钻孔
铜材料钻孔
圆管多角度钻孔
直线导轨
