大型龙门数控钻攻机

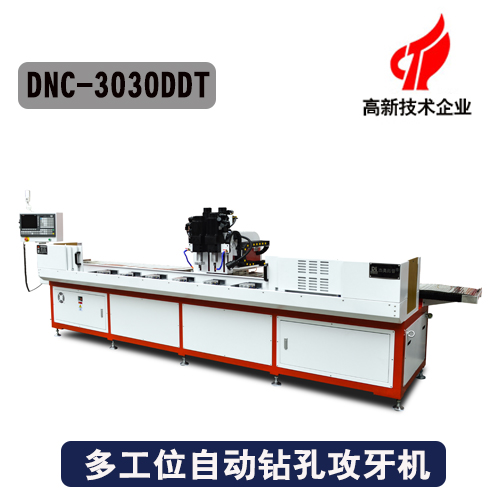

多工位自动钻孔攻牙机

☆外形尺寸:4100*1000*1400



☆有效行程:3000*300*200mm



☆机床重量:1500KG



☆钻孔范围:1-16mm(可定制)



















产品描述


        1、3030DDT自动钻孔攻牙机配置6个气动夹具工位,可一次性放置6件产品不停机循环加工或加工一件3米长工件

  2、床身经过结构强化处理,多次淬火,震动小,稳定性强

  3、整机伺服电机传动控制,定位精度0.01-0.02mm之间,稳定性高

  4、机床可通过电脑编程,手动编程,或CAD图纸直接导入加工,操作简便,全国各地提供免费上门培训,无需编程基础半天-1天可学会,不必另外请编程或操机,普通员工经培训即可上岗操作

  5、机床经过美国进口(API)激光干涉仪检测、补偿修正误差,精度在0.02mm以内



小型自动钻孔机参数




项目/型号 DNC-3030DT 单位
机床外形尺寸(长X宽X高) 4100*1000*1400 mm
X轴行程(主轴左右移动) 3000 mm
Y轴行程(主轴前后移动) 300 mm
Z轴行程(主轴上下移动) 200 mm
主轴端面至工作台面距离 120 mm
工作台尺寸(长X宽) X3000,Y280 mm
承重 1500 kg
T形槽尺寸 上宽13,下宽20 mm
钻孔直径范围 0.3-16(可订制) mm
攻丝直径范围 3-12(可订制) mm
主轴转速 0-24000(可选配) rpm/min
滚珠丝杆(X/Y/Z) X,Y,Z:4020,2010,1605(台湾原装进口) mm
线性导轨 X,Y,Z:20*2(台湾原装进口) mm
主轴电机 0.55/0.75/2.2 kw
X、Y、Z轴快速进给 18000/18000/15000 mm/min
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约10000
机床重量 约1500 kg
编程方式 手动编程,电脑编程兼用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯


小型全自动钻孔机样品展示


全自动大行程钻孔机

加工视频
