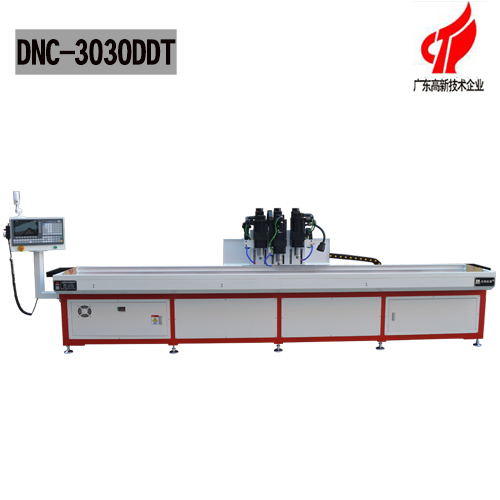

三主轴多工位自动钻孔攻牙机

三主轴多工位自动钻孔攻牙机

☆外形尺寸:4500mm*1200mm*1700mm

☆有效行程:2700*300*200mm

☆机床重量:2000KG



☆钻孔范围:1-15mm



产品描述

  1、DNC-3030DDT三轴多工位自动钻孔攻牙机有效加工行程为2700*300*200mm,设计成了6个工位,可同时放置6个工件同时加工,固能做到24小时不停机循环上下料。

  2、DNC-3030DDT三轴多工位自动钻孔攻牙机系统为加工中心的系统,但操作非常简单,支持手动编程和电脑编程,工人无需编程基础,经我们的技术人员培训半天-1天也能轻松上手操作。

  3、主要配置与厂家经过严格筛选,品质均属上乘

  CNC数控系统(杰奥拓普)

  线性导轨(台湾上银)

  滚珠丝杆(台湾上银)

  精密齿条(台湾)

  传动电机(华大伺服电机)

  主轴电机(华大伺服电机)

  低压元器件(法国施耐德)

  轴承(日本NSK)



机床参数


机器型号 Model

DNC-3030 DDDT

行程(ROUTE)

X轴 (X AXIS)

2700mm(可定制尺寸范围 Customization range 1~15m)

Y轴 (Y AXIS)

300mm(可定制尺寸范围 Customization range 0.3~0.5m)

Z轴 (Z AXIS)

200mm

主轴(SPINDLE)

转速 (speed)

0rpm~2500rpm(可根据加工要求选配 Can be choose base on requirements Can be choose base on requirements)

锥孔 (taper)

ER20

功率 (power)

2.3~2.6kw(根据加工要求选配 Can be choose base on requirements Can be choose base on requirements)

移动速度(MOVING SPEED)

X轴 (X AXIS)

60m/min

Y轴 Y AXIS)

28m/min

Z轴 (Z AXIS)

28m/min

精度(Position)

导轨平行度

≤0.01mm/1000mm

导轨平面度

≤0.02mm/1000mm

定位精度

≤0.02mm

重复定位精度

重复定位精度 :≤0.03mm/1000mm

反向间隙(镭射补偿前)

0.03mm

工作台尺寸(Working table size)

4500mm*300mm

钻孔攻丝直径范围(Drilling tapping diameter range)

1~15mm M3~M10

编程方式(Program type)

CAD图档导入/图表编程/手动编程/电脑编程
Import CAD file/chart program/Manual program/Computer program

系统程序存储量(system program memory)

约10000 pcs

系统外接信号控制(system external signal control)

支持 (support)

机床重量(Weight)

约2T

占地面积(Area)

4500mm*1200mm*1700mm

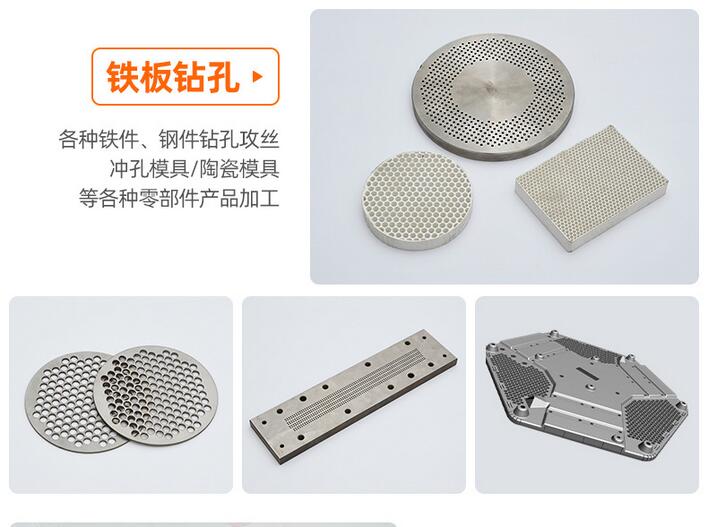

样品

样品


样品
