方管圆管热熔钻攻机

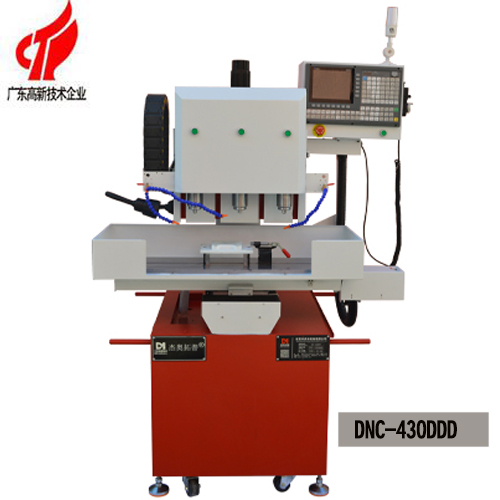

三主轴高速自动钻孔机

☆外形尺寸:1200mm*1000mm*1700mm

☆有效行程:200*300*120mm

☆机床重量:1000KG



☆钻孔范围:0.15-3mm



产品描述

DNC-430DDD三主轴高速自动钻孔机,配置三个钻0.15-0.3mm范围孔径的高速主轴,可一次性钻3次小孔,提升3倍加工效率,1秒可打3-8/孔,在保证效率的作用下,还需要保证钻头的耐用性,众所周知钻头越小越容易断,特别是三个钻头一起钻的时候,对机床的稳定性和精度的要求就越高,而极悦机械最新非标定制的这款DNC-430DDD正是满足了这些要求才能一次性打3个孔而不容易断钻头,欢迎大家来厂实地考察试样!

机床参数



机器型号 Model

DNC-430 DDD

行程(ROUTE)

X轴 (X AXIS)

200mm(可定制尺寸范围 Customization range 1~15m)

Y轴 (Y AXIS)

300mm(可定制尺寸范围 Customization range 0.3~0.5m)

Z轴 (Z AXIS)

120mm

主轴(SPINDLE)

转速 (speed)

0~6000rpm(可根据加工要求选配 Can be choose base on requirements Can be choose base on requirements)

锥孔 (taper)

ER20

功率 (power)

2.2kw(根据加工要求选配 Can be choose base on requirements Can be choose base on requirements)

移动速度(MOVING SPEED)

X轴 (X AXIS)

60m/min

Y轴 Y AXIS)

28m/min

Z轴 (Z AXIS)

28m/min

精度(Position)

导轨平行度

≤0.01mm/1000mm

导轨平面度

≤0.02mm/1000mm

定位精度

≤0.02mm

重复定位精度

重复定位精度 :≤0.02mm/1000mm

反向间隙(镭射补偿前)

0.02mm

工作台尺寸(Working table size)

1200mm*1000mm*1700mm

钻孔攻丝直径范围(Drilling tapping diameter range)

0.15~3mm

编程方式(Program type)

CAD图档导入/图表编程/手动编程/电脑编程
Import CAD file/chart program/Manual program/Computer program

系统程序存储量(system program memory)

约10000 pcs

系统外接信号控制(system external signal control)

支持 (support)

机床重量(Weight)

约1.0T

占地面积(Area)

1200mm*1000mm*1700mm
