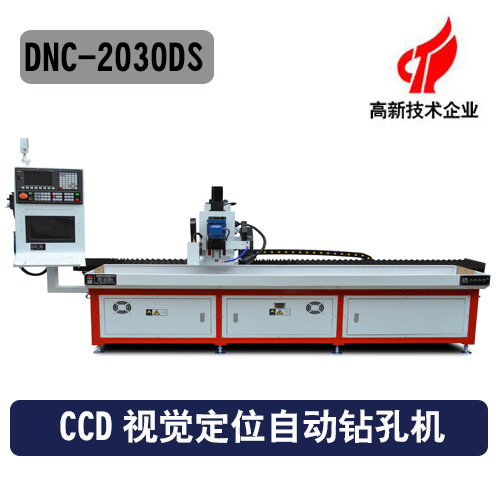

CCD视觉定位自动钻孔机

CDD视觉定位自动钻孔机

☆外形尺寸:3500*1500*1700



☆有效行程:2000*300*200mm



☆机床重量:1500KG



☆重复定位精度:0.02/1000(mm)



















产品描述



1、DNC-2030DS CCD视觉定位自动钻孔机是根据客户要求非标定制的一款专门用于加工冲孔模具的高精度自动钻孔机

2、本机型的Z显著的一个特点是比普通机床多了一个CCD视觉定位系统控制面板,还有主轴上安装了CCD视觉定位摄像头,这样机床在加工产品时就能够自动识别孔位,从而达到更加高精度的钻孔效果。



3、机床操作简单,可电脑编程、手动编程或导入CAD图纸直接加工,全国各地免费提供上门培训,无需编程基础包教会为止。




CDD视觉定位自动钻孔机参数



占地面积 3800*1500*1700mm
有效加工行程 X轴200*Y轴300Z轴200
装夹高度 200(mm)
工作台尺度 长2000*宽280(mm)
导轨平行度 ≤0.01mm/1000mm
导轨平面度 ≤0.02mm/1000mm
定位精度 0.02/1000mm
重复定位精度 0.02/1000mm
反向间隙(镭射补偿前) 0.02mm
主轴功率 0.55-3(kw)可按实际需求选配
主轴转速 6000(rpm)转速可调
主轴锥度 ER20
加工孔径范围 1-8(mm)
CDD视觉定位系统 自动识别孔位
传动伺服电机功率 X轴1.5(kw) Y轴/Z轴0.75( kw )
电压 AC220V
系统存储程序个数 约10000个
编程方式 电脑、手动编程兼用、CAD图档导入
机床重量 约1500KG



CCD视觉定位系统自动钻孔机样品展示


铝材料
铁板钻孔
铜材料钻孔
圆管多角度钻孔
直线导轨


CCD视觉定位系统自动钻孔机加工视频
