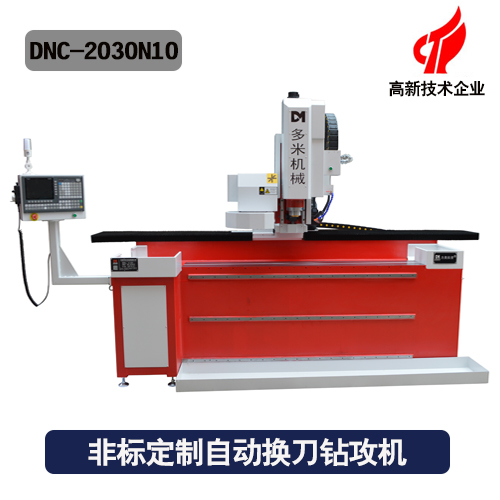

非标定制自动换刀钻攻机

非标定制自动刀库钻攻机

☆外形尺寸:4500*2*2200



☆有效行程:2000*400*200mm



☆机床重量:2000kg



☆钻孔范围:1-16mm(可定制)



















产品描述


        1、DNC-23030N10非标定制自动刀库钻攻机是一款多功能自动换刀数控钻孔、攻丝、轻铣铝材为辅的钻攻设备

  2、床身经过结构强化处理,多次淬火,震动小,稳定性强

  3、可选自带导轨式气动工装,装夹方便,产品切换装夹速度快,提高工作效率

  4、配置主轴跟随式刀库,本机刀库可装10把刀具,伺服直连换刀动作,换刀便捷省时

  5、机床经过美国进口(API)激光干涉仪检测、补偿修正误差,精度在0.03mm以内



小型自动钻孔机参数




项目/型号 DNC-2030N8 单位
机床外形尺寸(长*宽* 高) 4500*1200*2200 mm
有效加工行程 X2000*Y400*Z200
主轴行程(主轴左右移 动) 2000 mm
主轴行程(主轴前后移动 400 mm
主轴行程(主轴上下移 动) 200 mm
主轴端面至工作台面距 离 120 mm
钻孔直径范围 1-16 mm
最大承重 1500 kg
工作台尺寸 2000*280 mm
导轨平行度 ≤0.01/1000 mm
导轨平面 ≤0.02/1000 mm
定位精度 ≤0.03 mm
重复定位精度 ≤0.03/1000 mm
主轴功率 5.5KW KW
主轴转速 0-6000 rpm/min
传动伺服电机功率 X轴1.5kw/Y轴0.75kw/z轴1.2kw带刹车
刀库 10把刀
主轴锥度 BT30
电压 380V
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约 10000
机床重量 约2000 kg
编程方式 手动编程,电脑编程兼 用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯

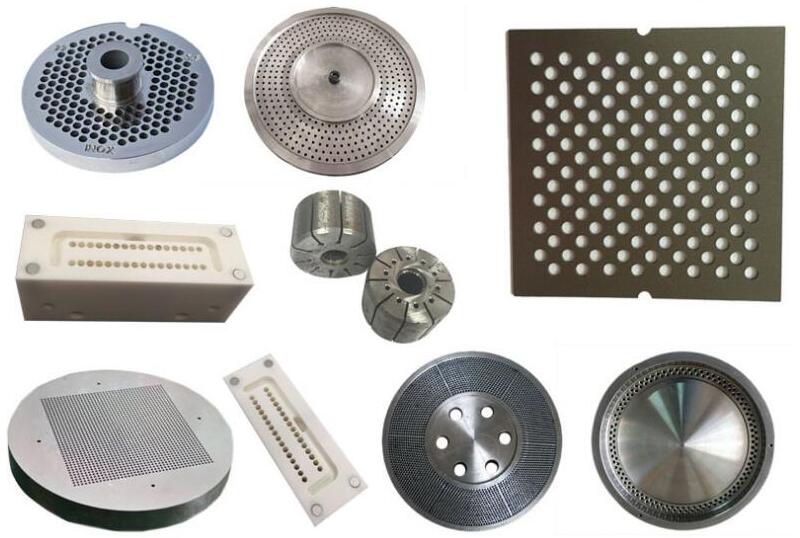

小型全自动钻孔机样品展示


全自动大行程钻孔机
