自动三头钻孔机

自动圆管钻孔机



☆外形尺寸:1503R4



☆有效行程:1500*360度*100mm



☆机床重量:约1200kg



☆钻孔范围:0.3mm-16mm(可订制)

















自动三轴钻孔机

      一、 自动圆管钻孔机介绍


  1、圆管钻孔机是极悦机械自主研发制造的一款获得专利证书的多工位钻孔攻丝一体机,可同时放置多个产品不间断自动加工,一个人可轻松操控多台机床,节省了大量的人力成本,提高加工效率,是

  现代工厂不可缺少的自动化设备。

  2、自动三头钻孔机可对圆管钢管自动钻孔,360度无间隙任意旋转,全自动定位,分度精度高。


  二、 自动圆管钻孔机优势


  1、极悦圆管钻孔机很显著的一个特点就是加工速度快,主轴的转速每分钟可达24000转,重复定位精度可达到0.02mm,而具体的转数设定可依靠加工件的孔径及材料做设置。

  2、可依照客户需求大行程加工,针对不同材质的工件、不同规格的孔径有序钻孔。一切设定好后,全自动钻孔机会把同一种规格的孔径加工完再返回加工另一种规格,中途无需换刀,减少误差。

  3、可根据生产需求多次自动进给,而且有自动退屑的功能,这样对加工过的孔进行攻丝的时候不会因残屑产生误差或者断丝锥。

  4、极悦机械的自动钻床搭载工控三轴联动,可实现三维模式下的任何动作,不必因为工件高低不同或者排列不规则影响加工。

  5、全部增加断钻头自动报警功能,能够及时提醒操作者,更安全的加工。


自动三机头钻孔机



项目/型号 DNC-1503R4 单位
机床外形尺寸(长X宽X 高) 2500*1000*1400 mm
X轴行程(主轴左右移动) 1500 mm
Z轴行程(主轴上下移动) 100 mm
A轴旋转角度 360
主轴端面至工作台面距离 120 mm
工作台尺寸(长X宽) X1500, Y280 mm
最大承重 60 kg
T形槽尺寸 上宽13,下宽 20 mm
钻孔直径范围 0.3-16(可订制) mm
主轴转速 0-24000(可选配) rpm/min
滚珠丝杆 X:2010 Z:1605(台湾原装进口) mm
线性导轨 X,Z:20*2(台湾原装 进口) mm
主轴电机 0.55/0.75/2.2 kw
快速进给 15000/15000 mm/min
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约 10000
机床重量 约1200 kg
编程方式 手动编程,电脑编程兼 用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯

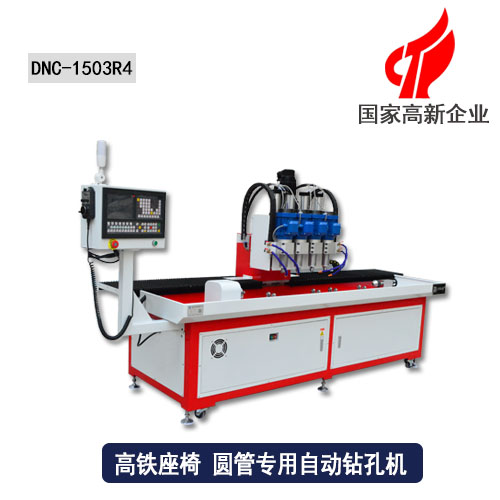

自动三机头钻孔机

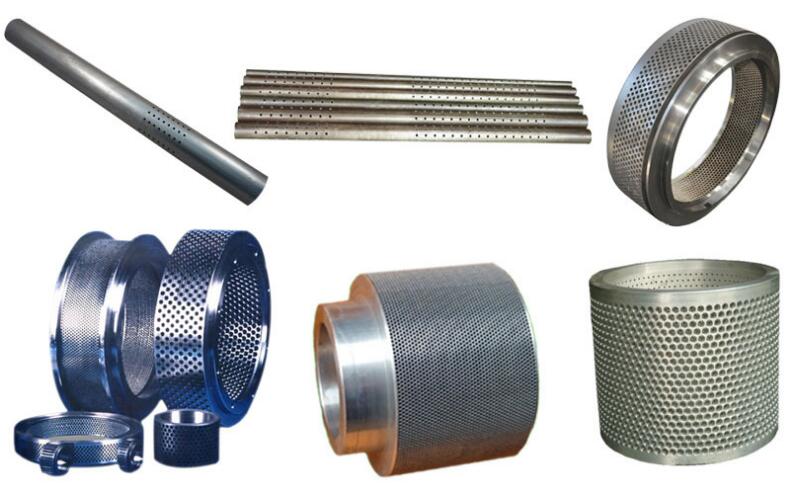

自动三机头钻孔机样品
