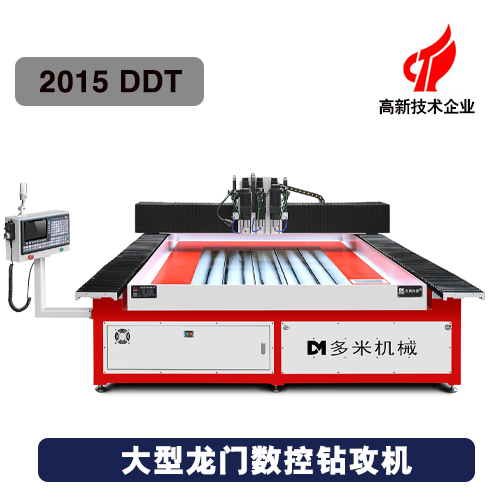

大型龙门数控钻攻机



大型龙门数控钻攻机

大型龙门数控钻攻机

☆外形尺寸:25000*3500*200



☆有效行程:1500*2000*200mm



☆机床重量:2.8T



☆钻孔范围:1-16mm(可定制)



















产品描述


        1、DNC-2015DD采用龙门型定梁结构,床身扎实稳定,结构牢固可靠

  2、床身经过结构强化处理,多次淬火,震动小,稳定性强

  3、全伺服电机传动控制,定位精度好,稳定性高

  4、可配置CAD自动导入图纸功能,编程简单易学。

  5、机床经过美国进口(API)激光干涉仪检测、补偿修正误差,精度在0.02mm以内



小型自动钻孔机参数




项目/型号 DNC-2015DDT 单位
机床外形尺寸(长*宽* 高) 2500*2000*200 mm
有效加工行程 X1500*Y2000*Z200 mm
主轴行程(主轴左右移 动) 1500 mm
主轴行程(主轴前后移动 2000 mm
主轴行程(主轴上下移 动) 200 mm
主轴端面至工作台面距 离 120 mm
钻孔直径范围 1-16 mm
最大承重 2800 kg
工作台尺寸 2000*1500 mm
导轨平行度 ≤0.01/1000 mm
导轨平面 ≤0.02/1000 mm
定位精度 ≤0.02 mm
重复定位精度 ≤0.03/1000 mm
主轴功率 2.0KW KW
主轴转速 0-3500 rpm/min
主轴锥度 ER20
电压 380V
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约 10000
机床重量 约2000 kg
编程方式 手动编程,电脑编程兼 用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯


小型全自动钻孔机样品展示


全自动大行程钻孔机

加工视频
