四主轴伺服数控钻攻一体机


方管圆管热熔钻攻机

非标定制方管圆管热熔钻攻机



☆外形尺寸:2500mm*1500mm*1700mm

☆有效行程:1500*200*360mm

☆机床重量:1500KG



☆钻孔范围:1-16mm



产品描述

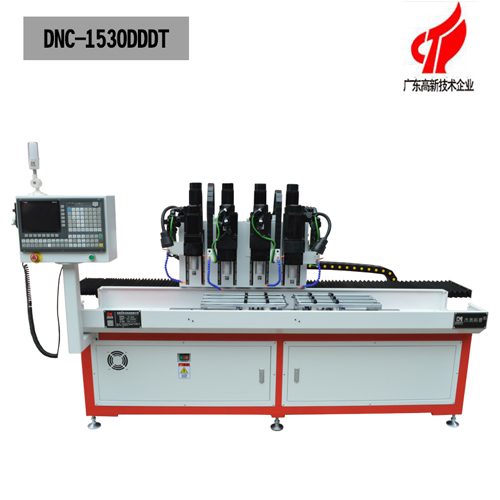

DNC-1530DDDT数控钻攻一体机配置了四个主轴,可一机完成打点,钻孔,攻牙,倒角四个工序,相当于省去了2-3个人工,有效加工行程为1500mm*300mm,为了发挥更大的加工效率,又设计成了双工位,因此该机机床又可以做到可同时放两个产品同时加工24小时不用停机循环上下料,大批量产品加工有了这个设备也不必再忧虑赶不上交期。


机床参数


机器型号 Model

DNC-1530 DDDT

行程(ROUTE)

X轴 (X AXIS)

1000mm(可定制尺寸范围 Customization range 1~15m)

Y轴 (Y AXIS)

300mm(可定制尺寸范围 Customization range 0.3~0.5m)

Z轴 (Z AXIS)

200mm

主轴(SPINDLE)

转速 (speed)

0rpm~3000rpm(可根据加工要求选配 Can be choose base on requirements Can be choose base on requirements)

锥孔 (taper)

ER20

功率 (power)

1.2~2.6kw(根据加工要求选配 Can be choose base on requirements Can be choose base on requirements)

移动速度(MOVING SPEED)

X轴 (X AXIS)

60m/min

Y轴 Y AXIS)

28m/min

Z轴 (Z AXIS)

28m/min

精度(Position)

导轨平行度

≤0.01mm/1000mm

导轨平面度

≤0.02mm/1000mm

定位精度

≤0.02mm

重复定位精度

重复定位精度 :≤0.02mm/1000mm

反向间隙(镭射补偿前)

0.02mm

工作台尺寸(Working table size)

1000mm*300mm

钻孔攻丝直径范围(Drilling tapping diameter range)

1~10mm

编程方式(Program type)

CAD图档导入/图表编程/手动编程/电脑编程
Import CAD file/chart program/Manual program/Computer program

系统程序存储量(system program memory)

约10000 pcs

系统外接信号控制(system external signal control)

支持 (support)

机床重量(Weight)

约1.2T

占地面积(Area)

2100mm*1500mm*1700mm
