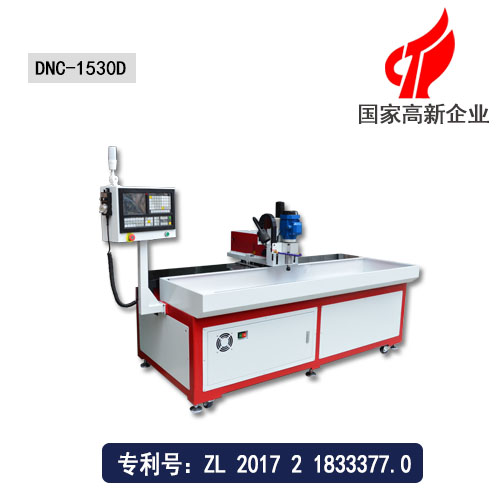

 模具小孔钻孔机

 模具小孔钻孔机



☆外形尺寸:3100*1000*1400mm

☆有效行程:2000*300*200mm

☆机床重量:1200kg



☆钻孔范围:0.3-16


















机床描述



设备型号:DNC-2030D


       设备特性



  机床编程方式采用了手动编程或者电脑编程,可选用教导式编程、DXF文件编程、图表式编程的操作方式,简单易操作,任何人不需要懂编程,经简单培训就可轻松上手操机!可自动对刀、分中。可对不同材料、规格的孔进行高速钻孔,加工零件适用性强,灵活度高。广泛应用于模具制造、五金、家具、航空航天等领域中!


       设备优势



  1、多孔小孔加工易断钻头,如果没及时发现停止数控台式钻床工作,断掉的钻头容易损坏加工件。DNC-2030D模具小孔钻孔机有断钻头自动报警停止功能,无数客户验证绝无漏报、误报、准确性高。

  2、产品大批量加工生产时,封闭式数控台式钻床因其工作台和空间限制,当一件产品加工完机床停下来才能更换新产品,浪费时间。而DNC-2030D模具小孔钻孔机加工行程大,并且是敞开式结构,可一次性放多个产品,依次进行钻孔,不停机循环式加工。在加工的同时还可以操作其他机台,一人多机操作,提高加工效率。

机床参数



项目/型号 DNC-2030D 单位
机床外形尺寸(长X宽X高) 3100*1000*1400 mm
X轴行程(主轴左右移动) 2000 mm
Y轴行程(主轴前后移动) 300 mm
Z轴行程(主轴上下移动) 200 mm
主轴端面至工作台面距离 120 mm
工作台尺寸(长X宽) X2000,Y280 mm
最大承重 1200 kg
T形槽尺寸 上宽13,下宽20 mm
钻孔直径范围 0.3-16(可订制) mm
主轴转速 0-24000(可选配) rpm/min
滚珠丝杆(X/Y/Z) X,Y,Z:3210,2010,1605(台湾原装进口) mm
线性导轨 X,Y,Z:20*2(台湾原装进口) mm
主轴电机 0.55/0.75/2.2 kw
X、Y、Z轴快速进给 30000/30000/15000 mm/min
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约10000
机床重量 约1200 kg
编程方式 手动编程,电脑编程兼用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯
