全自动数控钻孔机

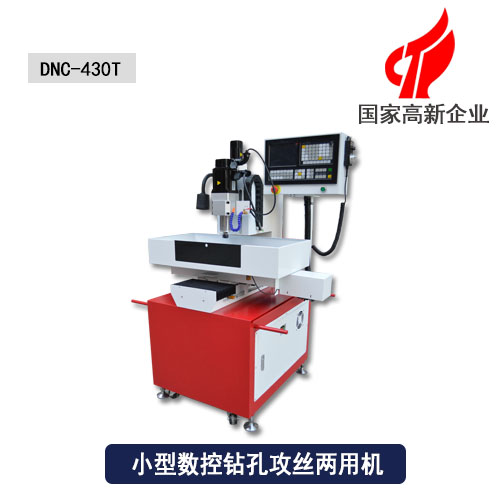

高精度数控立式打孔机

☆外形尺寸:850*900*1700



☆有效行程:400*300*120



☆机床重量:500kg



☆钻孔范围:0.3-16mm(可定制)




















高精度数控立式打孔机
      一、机床用途

  极悦DNC-430D高精度数控立式打孔机(也叫立式数控钻床、立式数控钻孔机、立式高速钻孔机)主要针对LED灯具、仪表外壳、喷丝板、飞机维修件铝板、散热器、手机音箱喇叭孔等小工件多孔小孔加工。是企业批量生产的加工利器。

  二、DNC-430D高精度数控立式打孔机特点:

  1、机床采用床身固定,工件移动式结构,该机床移动速度快,精度高。便于连续生产,自动化程度高。

  2、采用成熟稳定的工业数控CNC系统

  3、该机床底座上设置有电控箱,该电控箱的上方设置有加工平台,其特征在于,所述加工平台上端设置水槽,所述水槽的底部设置有三列平行的导轨,该导轨上设置有数个工装机构,工装机构包括加工工位,加工工位的前侧设置有气缸,气缸的底部设置有气缸底板,加工工位的左侧、底部以及前侧分别设置有工装左挡板、工装底板以及工装前挡板,水槽的后侧设置有平行的挡板,挡板上端为机床运动导轨,机床运动导轨上设置有一体机组件。

  4、采用台湾上银的精密高速线导轨和高精度的P3级研磨滚珠丝杠。确保产品的加工精度,

  5、采用高转速的精密级机械主轴和伺服主轴电机,确保加工的动力和稳定的力距输出。

  6、选配高精度全伺服电机和驱动系统,确保设备高效运行。

  7、可选配第四轴,采用无间隙的进口谐波减速确保分度的超高精度。

  8、可选配快速快捷的气动装夹结构确保产品快速装夹,减少不必要的等待时间。

  9、可以加工各种复杂零件,是钻孔,铣削的利器;

  10、设备具有XYZ轴限位功能,工人误操作时不会损坏机器。

  11、无需配置电脑,钻孔机在控制系统控制下能独立工作,减少客户电脑投入;

  12、通信接口:USB,传输数据更快、更稳。

  13、该机床功能强大,操作简单易学、适应范围广,高效稳定,性价比高。

  14、钻床组装配件为原装进口进口保证

  15、机床工作平面高精度,可铝材飞面,钻,铣,攻牙

  16、使用3轴或5轴专用加工中心系统,配有独立操作面板

  17、根据客户需求研发自动化设计方案

  18、打样工件达到客户要求速度,完成一机多用,量产化

  19、代客户编程,并制作冶具,快速装夹

  20、指导客户到厂学习,可远程指导

机床参数



项目/型号 DNC-430D 单位
机床外形尺寸(长X宽X高) 850*900*1700 mm
X轴行程(主轴左右移动) 400 mm
Y轴行程(主轴前后移动) 300 mm
Z轴行程(主轴上下移动) 120 mm
主轴端面至工作台面距离 120 mm
工作台尺寸(长X宽) X600,Y250 mm
最大承重 50 kg
T形槽尺寸 上宽13,下宽20 mm
钻孔直径范围 0.3-16(可订制) mm
主轴转速 0-6000/0-24000 rpm/min
滚珠丝杆(X/Y/Z) X,Y,Z:1605(台湾原装进口) mm
线性导轨 X,Y,Z:20*2(台湾原装进口) mm
主轴电机 0.55/0.75/2.2 kw
X、Y、Z轴快速进给 15000/15000/15000 mm/min
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约10000
机床重量 约500 kg
编程方式 手动编程,电脑编程兼用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯

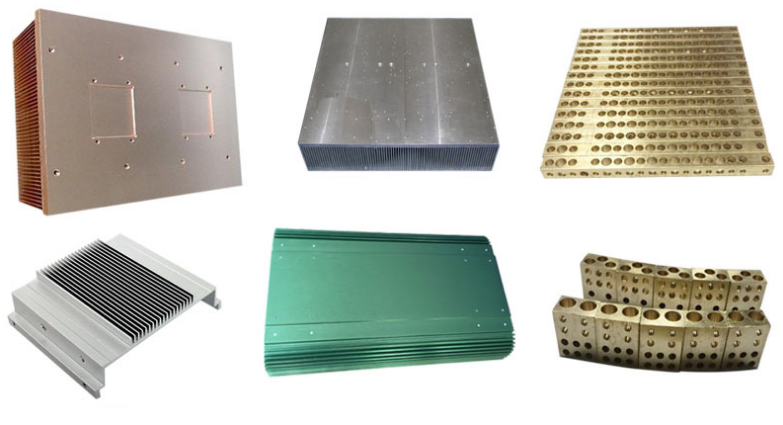

样品展示
