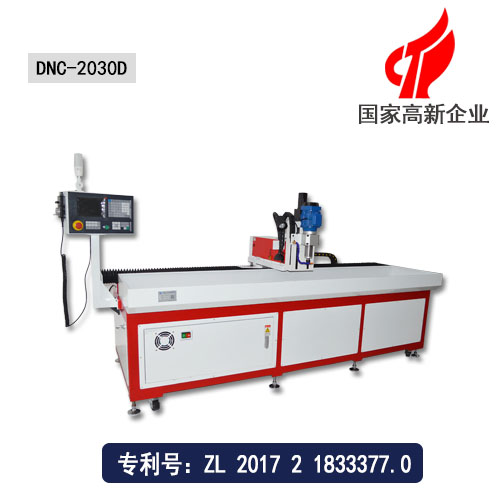

全自动数控钻孔机

数控自动钻孔机

☆外形尺寸:3100*1000*1400



☆有效行程:2000*300*200



☆机床重量:1200kg



☆钻孔范围:0.3-16mm(可定制)







数控钻孔机描述



1、该款数控自动钻孔机是极悦机械主要研发制造并已获得实用新型专利证书,主要用于钻孔、扩孔、倒角等加工。主要应用于汽车、模具、造船、航空航天、工程机械行业,尤其对于一些五金零件上有多个孔
需要加工的优为合适。


2、滚珠丝杠和线性导轨均是台湾原装进口,相比一般的数控钻孔机更加耐磨耐用。

3、为了使用起来更加省时省力,本机采用电脑和手动一体的编程方式。


数控自动钻孔机使用注意事项:


1)检查主轴冷却系统运转是否正常。


2)检查主轴运转是否正常,有无异响。


3)查看机床上的各个坐标轴运转是否正常,有无异响,振动是否过大。


4)加粗液压系统压力是否正常(一般3Mpa),被加工件的安装是否正确、可靠。


5)检查外电源供电系统是否良好,如果不正常必须停机,不可强行开机,以免损坏机器。


6)查看加粗冷却液的液位是否正常,有无漏水,不足应及时添加,如果变质应及时更换。

7)检查数控钻孔机系统是否有报警信号。


数控钻孔机参数



项目/型号 DNC-2030D 单位
机床外形尺寸(长X宽X高) 3100*1000*1400 mm
X轴行程(主轴左右移动) 2000 mm
Y轴行程(主轴前后移动) 300 mm
Z轴行程(主轴上下移动) 120 mm
主轴端面至工作台面距离 120 mm
工作台尺寸(长X宽) X2000,Y280 mm
最大承重 1200 kg
T形槽尺寸 上宽13,下宽20 mm
钻孔直径范围 0.3-16(可订制) mm
主轴转速 0-24000(可选配) rpm/min
滚珠丝杆(X/Y/Z) X,Y,Z:3210,2010,1605(台湾原装进口) mm
线性导轨 X,Y,Z:20*2(台湾原装进口) mm
主轴电机 0.55/0.75/2.2 kw
X、Y、Z轴快速进给 30000/30000/15000 mm/min
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约10000
机床重量 约1200 kg
编程方式 手动编程,电脑编程兼用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯

数控自动钻孔机样品展示

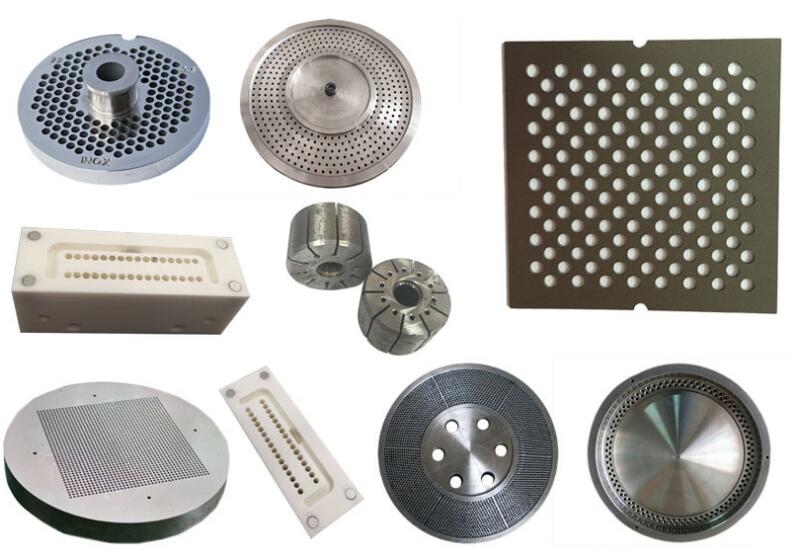

数控自动钻孔机加工样品
