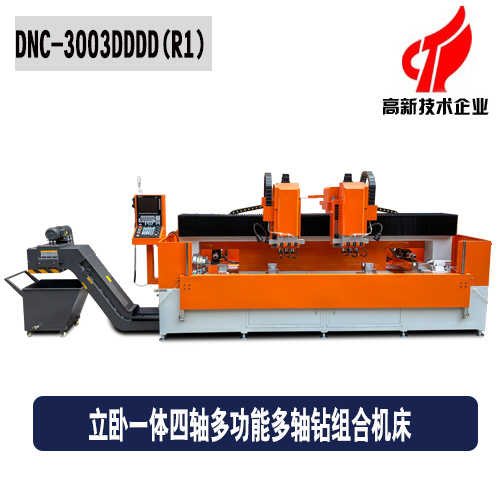

立卧一体四轴多功能多轴钻组合机床立卧一体四轴多功能多轴钻组合机床

☆加工行程:3000*200*360度



☆编程方式:CDA图档导入/电脑编程/教导式编程/手动编程



☆机床重量:约4600KG



☆重复定位精度:±0.02mm



















立卧一体四轴多功能多轴钻组合机床描述



   1、这是一台立卧一体四轴多功能多轴钻组合机床!配有四套打孔机构,主轴排列方式按被加工件不锈钢方管和圆管的孔位进行布置。两套立式主轴由大功率机械主轴配三个多轴动力头组成,一次加工完成8个孔,立式两套主轴均可以X轴Z轴伺服控制独立移动。


      2、DNC-3003DDDD(R1)立卧一体四轴多功能多轴钻组合机床两套卧式主轴分别固定在机床的左右方位置,X轴沿钢管长度方向设置标记刻度,可在100MM范围以内自由调整,适应后期产品孔位到边距的变化,钻孔加工时由伺服驱动Z轴前进后退,两套卧式主轴均为大扭力伺服机械主轴!

      3、DNC-3003DDDD(R1)立卧一体四轴多功能多轴钻组合机床加工时配有喷淋降温系统(封闭式循环过滤,可定期清渣),工作台底部配有自动排屑槽,跟随加工一起启动自动收集碎屑全部集中堆积至尾部的旋转机构由谐波减速机、伺服电机、气动卡盘、气动支撑夹具、气动尾顶组成。可通过伺服旋转轴实现圆管/方管径向回转角度数控调节,圆管和方管支撑夹具由程序控制自动切换,由系统指令输入输出实现与机械手上下料联动加工!

      4、DNC-3003DDDD(R1)立卧一体四轴多功能多轴钻组合机床排屑箱。机床为自动开合防护门,避免碎屑和切削油飞溅,与机械手上下料联动开合,整个加工过程台面及机床周边干净整洁,保证安全生产。

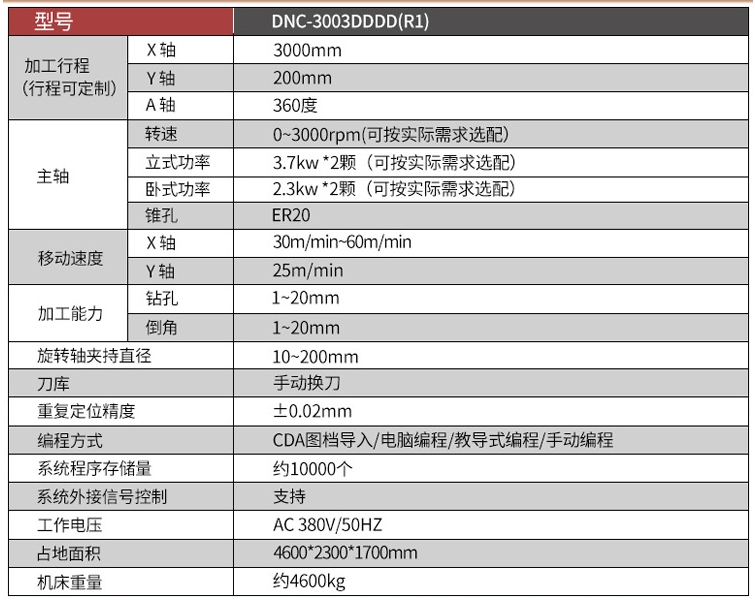

立卧一体四轴多功能多轴钻组合机床参数
立卧一体四轴多功能多轴钻组合机床

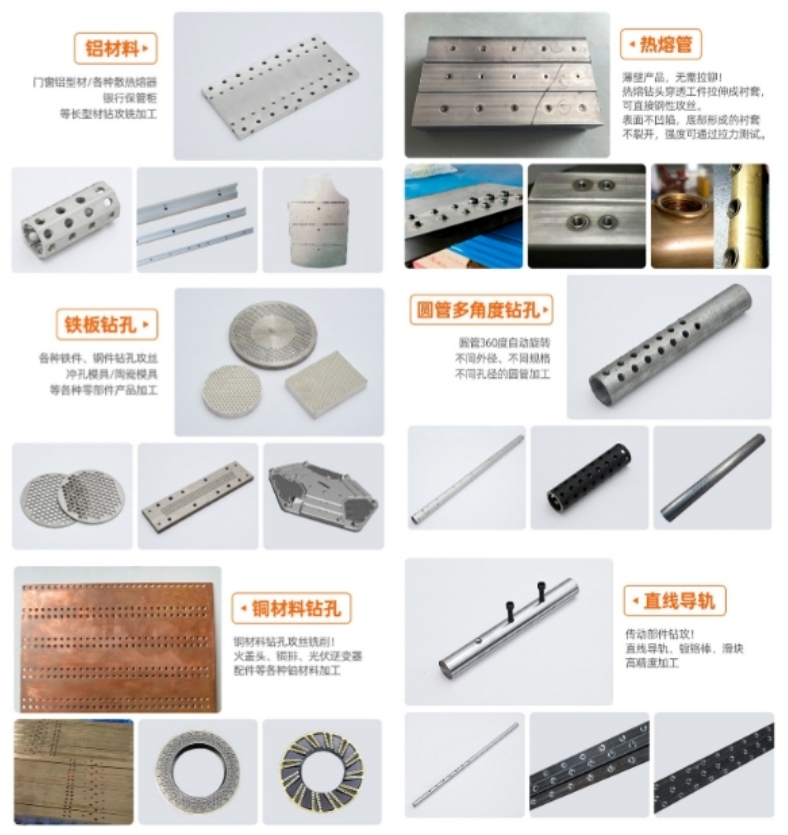

立卧一体四轴多功能多轴钻组合机床样品展示
数控钻攻拉铆复合机加工样品

立卧一体四轴多功能多轴钻组合机床加工视频
