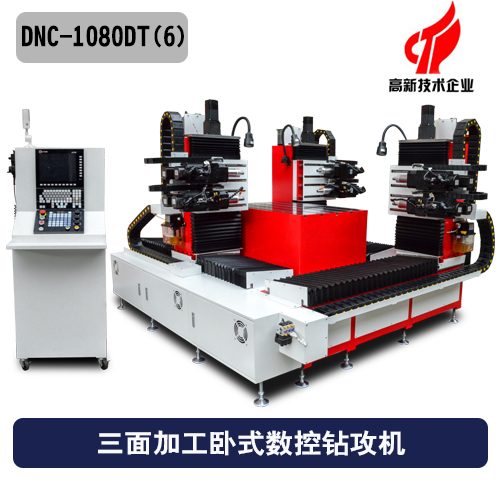

三面加工卧式数控钻攻机三面加工卧式数控钻攻机

☆加工行程:1000*1000*800mm



☆刀库:手动换刀(6把刀具)



☆机床重量:约3000KG



☆重复定位精度:±0.03mm



















多工位龙门数控钻攻机描述



  1、CNC总线系统

  DNC-1080DT(6)三面加工卧式数控钻攻机采用CNC总线系统控制各轴,每个面都可作XYZA四轴移动。可移动式独立电柜集成系统,在使用时更灵活便捷

  2、三个面同时加工

   DNC-1080DT(6)三面加工卧式数控钻攻机三个面共12套何服传动搭配6套主轴驱动单元,形成二组独立的钻攻机构,可同时对工件的不同侧面进行热熔钻孔攻丝加工,工人加工时无需反复调整工件的方向,加工效率更高

  4、底座加强加固

   DNC-1080DT(6)三面加工卧式数控钻攻机整机刚性加厚加强,超厚的方通焊接回火解除应力底座工作台固定不动,各传动导轨两侧均匀安装顶位块,保证机床长时间运行的精度稳定。

  5、 机型结构

  DNC-1080DT(6)三面加工卧式数控钻攻机采用动梁的门型结构运动方式,横梁采用双边双驱传动方式,在保证稳定性的同时也大大提高了运动定位精度。

  6、安全光栅

  在上下料的区域,安装安全光栅,有效防止设备在加工过程中有人员接近或误入造成的安全事故。

  7、安装前检测精度

  每一个零部件在安装之前都要经过专业人员进行三坐标检测。



DNC-1212N10大幅面多规格龙门数控钻攻机参数

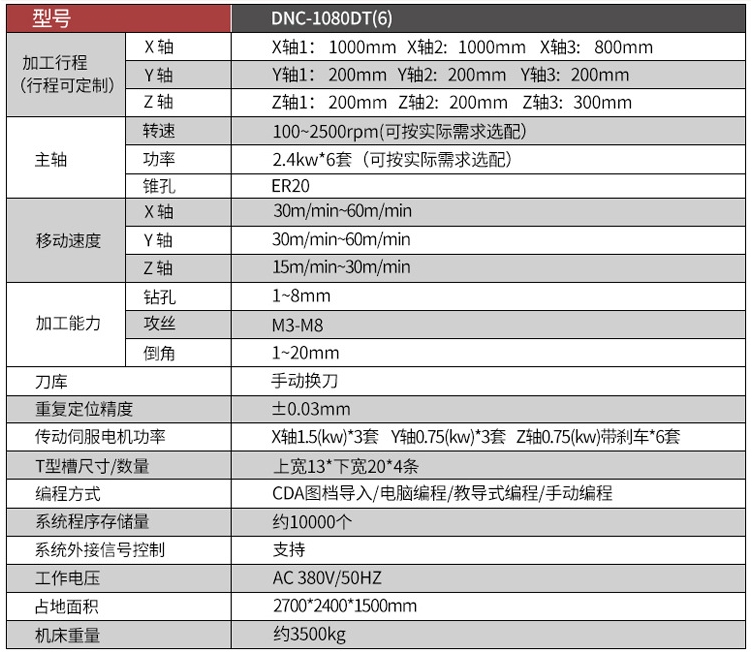

DNC-1080DT(6)三面加工卧式数控钻攻机具体参数





DNC-1212N10大幅面多规格龙门数控钻攻机样品展示
DNC-1080DT(6)三面加工卧式数控钻攻机加工样品

DNC-1080DT(6)三面加工卧式数控钻攻机加工视频
