多工位自动钻孔攻丝机

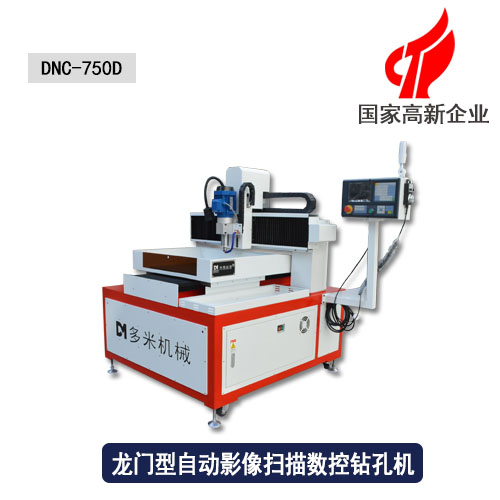

视觉定位自动钻攻机

☆外形尺寸:700*500

☆有效行程:700*500*200mm

☆机床重量:650kg



☆钻孔范围:1-16mm


















机床特点

DNC-750D视觉定位自动钻孔机适用于小零件薄壁产品热熔钻孔攻丝及普通钻孔攻丝加工



1、热熔钻孔拉伸增加原产品壁厚,直接刚性攻丝

2、可选配传统水式切削冷却,达到普通钻孔攻丝效果

3、免编程数控系统,操作简便,稳定性高


机床主要技术参数


项目/型号 DNC-750D
机床外形尺寸(长X宽X高) 700*500
X轴行程 700mm(可定制尺寸范围)
Y轴行程 500mm(可定制尺寸范围)
Z轴行程 200mm
主轴转速 3000-24000rpm(根据加工要求选配)
主轴锥孔 ER20
主轴功率 0.55-3.0kw
X轴移动速度 30mm/min
Y轴移动速度 28mm/min
Z轴移动速度 28mm/min
视觉检测软件 PXVision3.0
镜头 0.8倍放大远心镜头
重复定位精度 ±0.01mm/1000mm
钻孔攻丝直径范围 1-16mm
编程方式 CAD图档导入/图表编程/电脑编程
系统程序存储量 约10000pcs
系统外接信号控制 支持
机床重量 约650KG

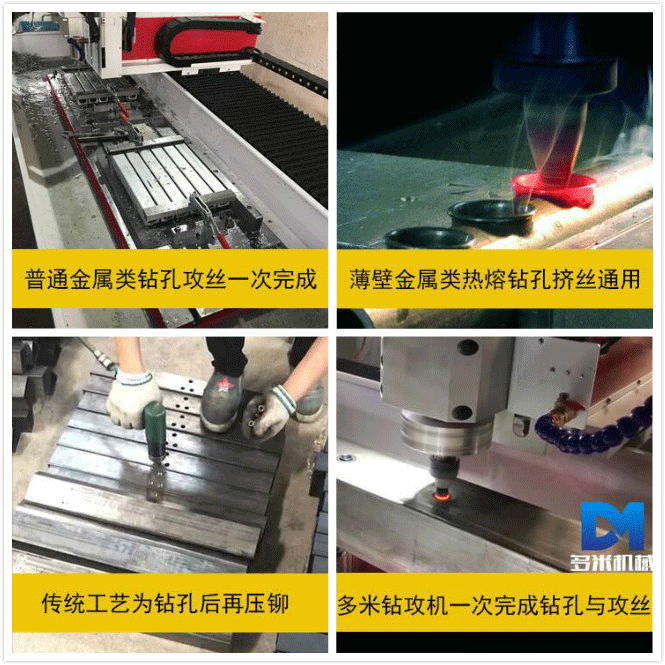

机床部分功能展示

极悦自动钻孔机床部分功能展示图
