CCD视觉定位四轴数控精密钻孔机CCD视觉定位四轴数控精密钻孔机

☆加工行程:600*400*120mm



☆CCD视觉定位系统:自动识别孔位



☆机床重量:约800KG



☆重复定位精度:±0.02mm



















CCD视觉定位四轴数控精密钻孔机描述



    1、这是一台带CCD视觉定位的四轴数控精密钻孔机,主要是为齿轮油孔钻孔而加工设计的。

  2、其实很多精密齿轮上面都有油孔,油孔为齿轮提供了润滑条件,降低部件的磨损和摩擦的同时,使齿轮运转更加平稳、从而延长部件的寿命。但是因为齿轮种类繁多,齿槽齿数各异,油孔角度也不同等问题,看似简单的油孔钻孔加工其实并不简单。齿轮圆周上都有不同角度的孔需要加工,DNC-640HD(R)四轴数控精密钻孔机选用了精密谐波减速机作为第四轴,精度可达到±20角秒,在保证高精度的同时也可以更加高效的加工。

  3、为了保证每次钻孔加工都能在齿槽中间,不碰伤齿壁,DNC-640HD(R)四轴数控精密钻孔机安装了CCD视觉定位系统用来辅助定位,实现了无需特定工装并且任意装夹产品都能在指定位置进行精准钻孔加工。

  4、针对斜角度的油孔加工,DNC-640HD(R)四轴数控精密钻孔机在工装上设计了定位销孔,可以快速拆卸更换加工角度,比起加装第五轴,这种更换角度的方式刚性更高,快速钻孔加工时更加稳定高效,当然价格也更具有性价比。

  5、为了提高操作工人上下料的便利性和准确性,DNC-640HD(R)四轴数控精密钻孔机选用了气动精密卡爪来装夹产品,并且预留了IO接点,可实现搭配桁架机械手或机器人进行自动上下料的动作。

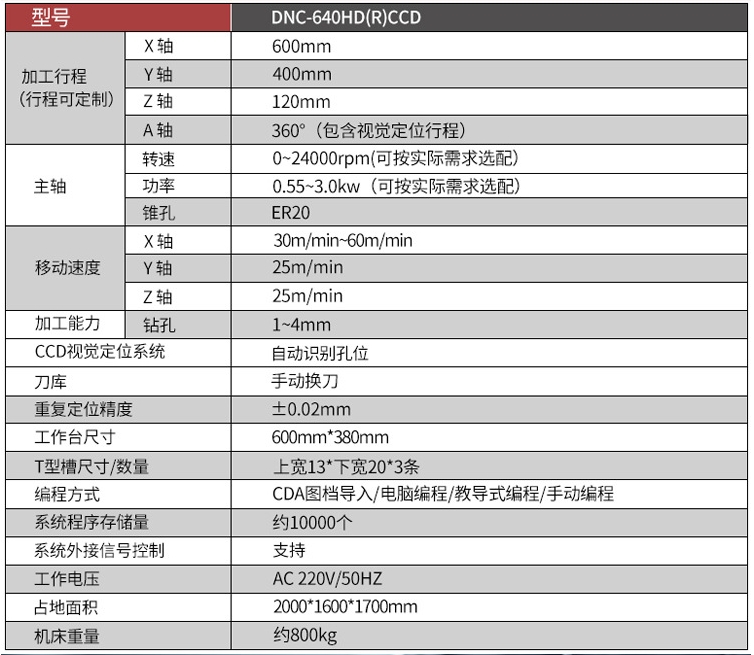

CCD视觉定位四轴数控精密钻孔机参数
CCD视觉定位四轴数控精密钻孔机具体参数





CCD视觉定位四轴数控精密钻孔机样品展示
CCD视觉定位四轴数控精密钻孔机加工样品

CCD视觉定位四轴数控精密钻孔机加工视频
