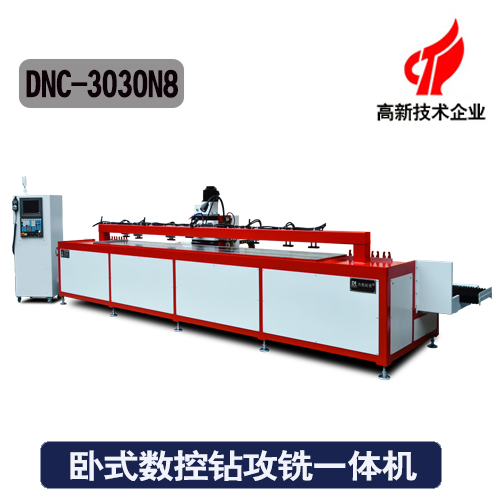

卧式数控钻攻铣一体机

卧式数控钻攻铣一体机

☆外形尺寸:8800*1700*1500



☆有效行程:3000*100*100mm



☆机床重量:2000KG



☆攻牙范围:M3-M12(可定制)



















产品描述



1、DNC-3030 N8数控钻攻铣一体机采用CNC数控系统,可CAD图纸自动导入,操作更简单

2、全伺服电机传动控制,定位精度好,稳定性高

3、该机型是一台集铣削、钻孔、攻丝、倒角为一体的多功能铣床

4、DNC-3030 N8数控钻攻铣一体机配备排式自动换刀功能(8把刀),一次装夹可完成多种不同工序。

5、极悦机械所有机床均经过美国进口(API)激光干涉仪检测、补偿修正误差,精度更好



小型自动钻孔机参数



DNC-3030N8(卧式数控钻攻铣一体机)

占地面积

8800*1700*1500(mm)

四主轴有效加工行程

X 轴 3000*Y 轴 100*Z 轴 100(mm)

工作台尺寸

X轴3000 Y轴500(mm)

可加工产品厚度

50(mm)

可加工孔间距精度

0.02(mm)

导轨平行度

≤0.01mm/1000(mm)

定位精度

≤0.02(mm)

重复定位精度

≤0.03(mm)

反向间隙(镭射补偿前)

≤0.02(mm)

钻孔主轴功率

5.5(kw)

钻孔主轴转速

0-24000(rpm)转速可调

钻孔攻丝直径范围

M3-M12

排到刀库(自动换刀)

8把刀(自动换刀)

传动伺服电机功率

X轴1.5kw*1颗/ X轴/Z轴0.75kw*2颗

主轴锥度

BT30

电压

AC380v

系统储存程序个数

约 10000 个

编程方式

电脑、手动编程兼用、CAD图档导入

机床重量

约 2000KG



小型全自动钻孔机样品展示


铝材料
铁板钻孔
铜材料钻孔
圆管多角度钻孔
直线导轨


加工视频
