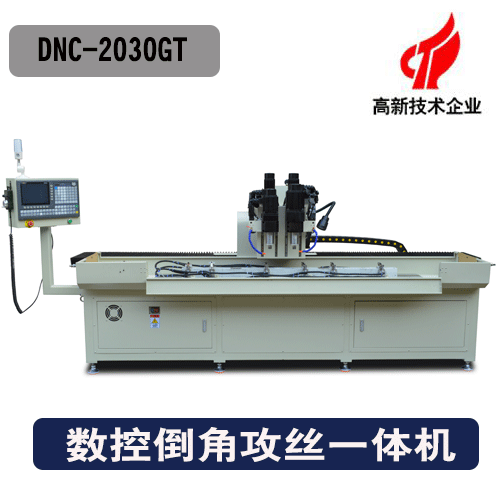

数控倒角攻丝一体机

数控倒角攻丝一体机

☆外形尺寸:3500*1500*1700



☆有效行程:2000*300*200mm



☆机床重量:1700KG



☆倒角主轴功率:1.2(KW),0-3000(rpm)



















产品描述



1、DNC-2030GT数控倒角攻丝一体机有效加工行程为:X轴2000*Y轴300*Z轴200(mm),整机颜色为灰色,加工主要以倒角和攻丝两道工序为主。

2、DNC-2030GT数控倒角攻丝一体机根据客户要求为机床三面开口,左右两侧设计为完全开口,而前侧为避免水花、及铁屑等溅射到外面,同时又方便上下料,将前侧挡风板设计为可放下或关合上。

3、DNC-2030GT数控倒角攻丝一体机定位精度为≤0.03mm,重复定位精度为≤0.03mm/1000mm,机床使用的是数控加工中心的系统,可电脑编程、手动编程或直接导入CAD图纸加工





小型自动钻孔机参数



占地面积 3800*1500*1700mm
有效加工行程 X轴200*Y轴300Z轴200
定位精度 ≤0.03mm
反间间隙(镭射补偿前) 0.02mm
X轴空移速度 30米/min
倒角主轴功率 1.2(kw)0-3000(rpm)(转速可调)
攻丝主轴功率 2.4(kw)0-3000(rpm)(转速可调)
传动伺服电机功率 X轴1.5(kw)*1颗Y轴/Z轴0.75(kw)
主轴锥度 ER20
电压 AC220V
系统储存个数 约10000个
编程方式 电脑、手动编程兼用,CAD图纸导入
机床重量 约1700KG



小型全自动钻孔机样品展示


铝材料
铁板钻孔
铜材料钻孔
圆管多角度钻孔
直线导轨
