多头自动钻孔攻丝机

多头自动钻孔攻丝机

☆外形尺寸:2100*1000*1400



☆有效行程:800*300*200mm



☆机床重量:1200kg



☆钻孔范围:0.3-16mm(可定制)



















产品描述

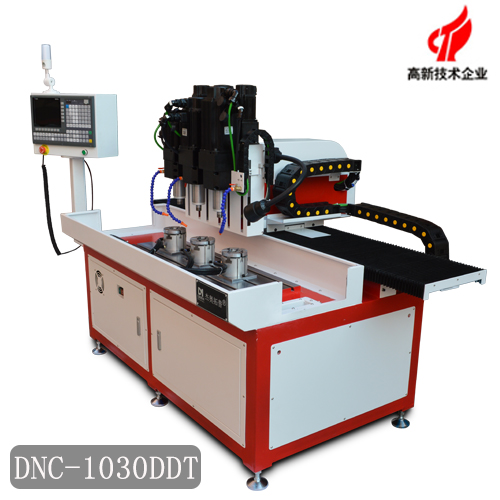

        1、DNC-1030DDT三机头自动钻孔攻丝机,加工有效加工行程为:X轴为800mm,Y轴为300mm,Z轴为200mm

  2、DNC-1030DDT三机头自动钻孔攻丝机根据客户产品需求,配置为2个钻孔主轴,1个攻丝主轴,钻孔范围为0.3-16mm,攻丝范围为M3-M12
       3、
DNC-1030DDT三机头自动钻孔攻丝设置成3个工位,一次性可装夹3件产品,实现不停机循环上下料,大幅度提高了生产效率。



小型自动钻孔机参数




项目/型号 DNC-1030DDT 单位
机床外形尺寸(长*宽* 高) 800*300*200 mm
有效加工行程 X800*Y300*Z200
主轴行程(主轴左右移 动) 800 mm
主轴行程(主轴前后移动 300 mm
主轴行程(主轴上下移 动) 200 mm
主轴端面至工作台面距 离 120 mm
钻孔直径范围 0.3-16 mm
攻丝范围 M3-M12
最大承重 1200 kg
工作台尺寸 800*300 mm
导轨平行度 ≤0.01/1000 mm
导轨平面 ≤0.02/1000 mm
定位精度 ≤0.03 mm
重复定位精度 ≤0.03/1000 mm
主轴转速 0-6000 rpm/min
电压 380V
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约 10000
机床重量 约1200 kg
编程方式 手动编程,电脑编程兼 用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯


小型全自动钻孔机样品展示
