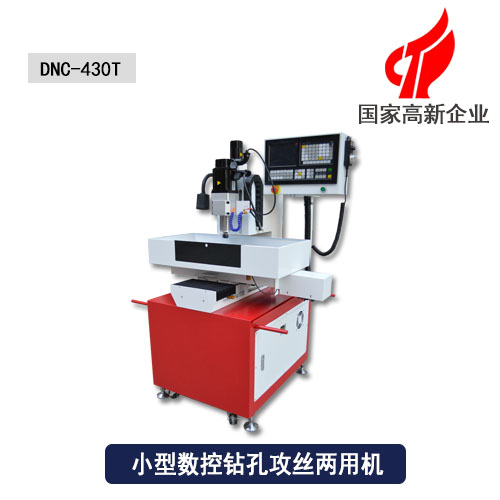

数控攻丝机



☆外形尺寸:850*900*1700



☆有效行程:400*300*120



☆机床重量:50kg



☆钻孔范围:0.3mm-16mm(可订制)






















  430T按照加工中心原理设计、达到加工过程高速、高效。本司有独特的断钻头报警功能,在达到加工的效率同时解决了一人多机操作。相对于普通攻丝机的加工效率提高了2-3倍。单词以及连续动作、实践等待设置、快读退进、分段进给、自动运转等各种模式。机床本身采用高精度的滚珠丝杆、运动精度高、CNC智能控制、重复精度达到0.02mm左右,精度高、效率高这也是数控攻丝机的最大优点。
  产品特点
(1)重复定位迅速,切削速度快,生产效率高;
(2)安全扭力简夹保证丝锥损伤少;通孔、盲孔丝锥不断,丝牙精度高;
(3)工作活动范围大,较重的工件无需移动;
(4)操作简单,重量轻、效率高、工作强度低,适合各种轻重作业。


项目/型号 DNC-430T 单位
机床外形尺寸(长X宽X高) 850*900*1700 mm
X轴行程(主轴左右移动) 400 mm
Y轴行程(主轴前后移动) 300 mm
Z轴行程(主轴上下移动) 120 mm
主轴端面至工作台面距离 120 mm
工作台尺寸(长X宽) X600,Y250 mm
最大承重 50 kg
T形槽尺寸 上宽13,下宽20 mm
钻孔直径范围: 0.3-16(可订制) mm
主轴转速 0-3000 rpm/min
滚珠丝杆(X/Y/Z) X,Y,Z:φ16*05(台湾原装进口) mm
线性导轨 X,Y,Z:20*2(台湾原装进口) mm
主轴电机/伺服电机 1.2/2.2 kw
X、Y、Z轴快速进给 15000/15000/15000 mm/min
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约10000
机床重量 约500 kg
编程方式 手动编程,电脑编程兼用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯
