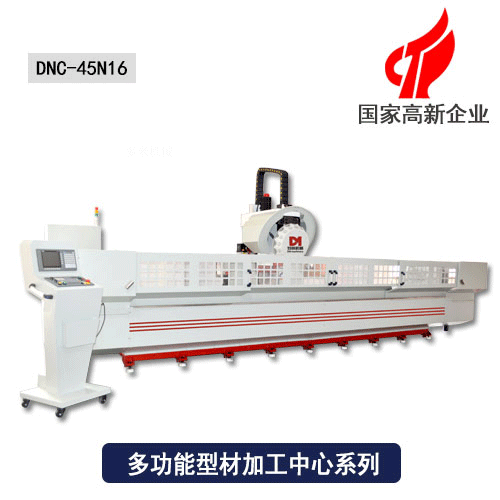

型材复合加工中心

 型材复合加工中心



☆外形尺寸:7000mm*2300mm*2900mm

☆有效行程:4500*400*400mm

☆机床重量:6T



☆钻孔范围:0.3-16


















机床描述

 该机器是一台集钻孔、攻牙、铣削、倒角为一体的自动化复合加工中心,广泛应用于航天航空,轨道交通。建筑行业、智能家具及新能源汽车等行业的金属加工。

  •   铸件床身
  •   免编程数控系统
  •   圆盘式刀库急速换刀



机床参数


      1、X轴行程:4500mm、Y轴行程:400mm、Z轴行程:400mm

  2、主轴 转速:1500RPM/2400RPN ;锥孔:BT30/BT40/BT50; 功率:5.5KW

  3、移动速度:X轴50m/min;Y轴28m/min;Z轴28m/min

  4、刀库形式:圆叠式 容量16pcs 相邻换刀时间:2sec

  6、重复定位精度:0.1MM/500MM

  7、编程方式:CAD图档导入、图表编辑、手动编辑、电脑编辑

  8、机械外形:7000mm*2300mm*2900mm

  9、切削冷却:喷水式切削冷却

  10、系统程序存储量约1000pcs

  11、支持系统外接信号控制

  12、手轮控制

  13、机床重量6T



机床配置表


序号

零部件名称

数量

备注

1

专用CNC数控系统

1台



2

高强度机械主轴

1个



3

可刚性攻牙伺服主轴电机

1套



4

三轴高性能伺服传动电机

3套



5

整机本体及运动部件

1套



6

进口精密导轨

6条



7

进口滚珠丝杆

2条



8

进口精密齿条

5条



9

BT30-16T圆盘式机械手刀库

1套



10

精密行星减速机

1个



11

喷水式切削冷却系统

1套



12

中央集中自动进给油脂润滑装置

1套



13

20KVA变压器

1个



14

移动式操作柜

1台



15

半封闭式防护钣金罩

1套



16

分离式手摇轮

1个



17

排屑式水箱接屑

1套



18

三色警示灯

1个



19

机床防护罩

2套



20

机床照明工作灯

1个



注:遇到供货不足时,会选用其它品牌的产品替代,但质量和等级相同。



样品展示

铝型材加工中心加工样品
