全自动大行程钻孔机

全自动大行程钻孔机



☆外形尺寸:3100*1100*1400



☆有效行程:2000*400*200mm



☆机床重量:1500kg



☆钻孔范围:0.3-16mm(可定制)



















全自动大行程钻孔机

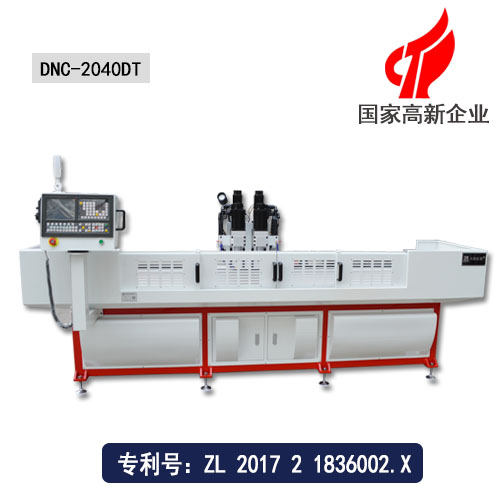

        1、这款型号为DNC-2040DT钻床,是极悦公司自主研发制造并已获得专利证书的一款全自动大行程钻孔机。

  2、本机器外形尺寸长3100mm,宽1100mm,高1400mm,主轴行程2000mm(具体参数可查看下图表格),可同时放置多个产品同时进行加工,专为大批量产品加工定制而成,是企业提高生产效率的一款加工利器。

  3、全自动大行程钻孔机广泛应用于汽车配件、轨道交通、农业机械、电梯 、架、空调管道、金属家具、护栏建筑、医疗和健身器械、阀组和热交换系统、食品加工包装设备等。

  4、高精度加工,数控机床的结构具有良好的刚度和热稳定性,能进行大切削用量的强力切削。

  5、采用多轴联动,具有高动态响应的进给系统,能实现微米级直线轴定位

  6、结合先进的控制系统,实现自适应控制和智能化误差补偿,能有效降低废品率,提高生产效率。

  7、定制化生产,极悦数控钻孔机可通过调整操作参数、更换加工程序从而实现对不同规格、尺寸的零件的加工,替代复杂生产线,实现柔性化制造。

  8、能实现对精密复杂表面的自动化加工,为复杂结构的单件、小批量生产及新产品的研发提供了便利。



         机床安全操作规范:

  1、工作前必须按要求戴好护眼镜,穿紧身工作服,否则不许进入车间

  2、禁止戴手套操作机床,若留有长发要戴帽子或发网。

  3、在机床开动期间严禁离开工作岗位做与操作无关的事情。

  4、严禁在车间内嬉戏、打闹。机床开动时,严禁在机床间穿梭,不得靠近正在旋转的主轴。

  5、确认程序正确前,不许动操作箱上已设置好的“机床锁住”状态键。

  6、拧紧工件,保证工件牢牢固定在三爪卡盘上。

  7、启动机床前应检查机床各部位的润滑防护装置是否符合要求。检查工作台上是否堆有工具、毛坯等杂物,以防开机时发生碰撞事故。

  8、严格按照实验指导书的要求选择正确的刀具及加工速度。

  9、机床运转时,要随时注意工件是否有松动现象,切削时要注意刀具是否因受力而有较大的偏移。出现问题时应立即停车纠正,以防人员和设备发生事故。

  10、芯轴插入主轴前,必须彻底擦拭干净芯轴表面及主轴孔内,不得有油污。

  11、在工作100小时后更换主轴箱内的油。

  12、工作中遇异常声音、气味等时应立即停车检查。



     大行程钻孔机的保养的保养:

    1.机器清洁问题,在机器工作后要及时清洁工作台的碎屑,还有就是要定时对马达就行清洁。

 2.钻孔油以及散热油,在使用机器是时候还需要注意的就是要给马达添加散热油,不然在高速转动中的马达容易过热而产生故障。当然在钻孔时钻孔油也是比不可少的,不适用钻孔油会使丝锥磨损增大还有可能出现断锥的可能。并且不能为了节约成本丝锥一直不进行更换,使用过久的丝锥也是会出现断锥而造成不必要的麻烦。

 3.机器的支架垂直性和夹头扭力调节,支架的垂直性也是很重要的,如果支架垂直度达不到要求会出现攻不了牙或者强行攻牙使丝锥断锥。在使用一段时间机器以后也是对其夹头的扭力进行检查调节,这样也是可以避免断锥和更顺畅的钻孔。



小型自动钻孔机参数




项目/型号 DNC-2040DT 单位
机床外形尺寸(长*宽* 高) 3100*1100*1400 mm
主轴行程(主轴左右移 动) 2000 mm
主轴行程(主轴前后移动 400 mm
主轴行程(主轴上下移 动) 200 mm
主轴端面至工作台面距 离 120 mm
工作台尺寸(长*宽) 长3000,宽 380 mm
最大承重 1500 kg
T形槽尺寸 上宽13,下宽 20 mm
钻孔直径范围 3-16(可订制) mm
攻丝直径范围 3-12(可订制) mm
主轴转速 0-24000(可选配) rpm/min
滚珠丝杆 X,Y,Z:4220,2010, 1605(台湾原装进口) mm
线性导轨 X,Y,Z:20*2(台湾原装 进口) mm
主轴电机 0.75/1.2/2.2 kw
X、Y、Z轴快速进给 18000/18000/15000 mm/min
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约 10000
机床重量 约1500 kg
编程方式 手动编程,电脑编程兼 用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯


小型全自动钻孔机样品展示


全自动大行程钻孔机
