小行程钻孔机

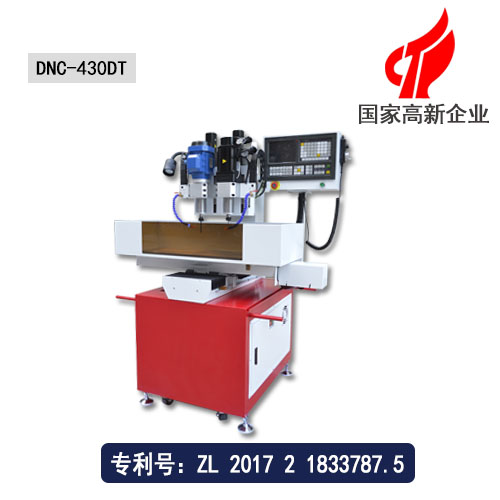

小行程双头钻孔机



☆外形尺寸:1000*1000*1700mm



☆有效行程:400*300*200mm



☆机床重量:550kg



☆钻孔范围:0.3-16mm










  随着焊接技术的发展和焊接质量的提高,焊接结构的床身在钻孔机中应用越来越多。而轧钢技术的发展,提供了多种形式的型钢。很多客户会问为什么不用铸铁而用焊接机身,这样子刚性要求能达到吗?不会变形吗?

   焊接结构机床的攻钻孔机最大的优点是制造周期短,一般比铸铁快17~35倍,省去了制作木模和铸造工序,不易出废品。焊接结构设计灵活,便于产品更新改变结构。最主要的是焊接件能达到与铸件相同甚至更好的结构特性,可提高抗变截面惯性矩,减小质量。另外焊接结构床身有利于提高固有频率。而极悦的小行程钻孔机,在机床主承重部位都有作加厚处理,机床不会变形。而且有经过整机回火,去除张力。

  所以,我们完全敢跟客户保证,机床能作轻铣处理,能够通用于钢铁等五金材料的钻孔攻丝~

  对于焊接结构的钻孔机机,在床身内有填充阻尼材料,当振动时,利用相对摩擦可迅速耗散振动能量,有利于床身结构的稳定性。极悦的钻孔机采用伺服电机,能高效率攻牙。此款430-DT型号的小行程钻孔机,是集钻孔攻牙于一体的机床,一个机头装钻头、一个装丝锥,不用来回换刀。

小行程钻孔机参数



项目/型号 DNC-430DT 单位
机床外形尺寸(长X宽X高) 1200*1000*1700 mm
X轴行程(主轴左右移动) 400 mm
Y轴行程(主轴前后移动) 300 mm
Z轴行程(主轴上下移动) 200 mm
主轴端面至工作台面距离 120 mm
工作台尺寸(长X宽) X800,Y250 mm
最大承重 50 kg
T形槽尺寸 上宽13,下宽20 mm
钻孔直径范围 0.3-16(可订制) mm
主轴转速 0-24000(可选配) rpm/min
滚珠丝杆(X/Y/Z) X,Y,Z:2010,2010,1605(台湾原装进口) mm
线性导轨 X,Y,Z:20*2(台湾原装进口) mm
主轴电机 0.55/0.75/2.2 kw
X、Y、Z轴快速进给 15000/15000/15000 mm/min
定位精度 ≤0.02/1000 mm
重复定位精度 ≤0.02 mm
系统分辩率 0.001 mm
系统程序存储量 约10000
机床重量 约1500 kg
编程方式 手动编程,电脑编程兼用
编程传输方式 USB
切削冷却 喷水式切削冷却系统
系统外接信号控制 支持
外接移动控制 手轮控制
信号灯提示 三色加蜂鸣LED信号灯

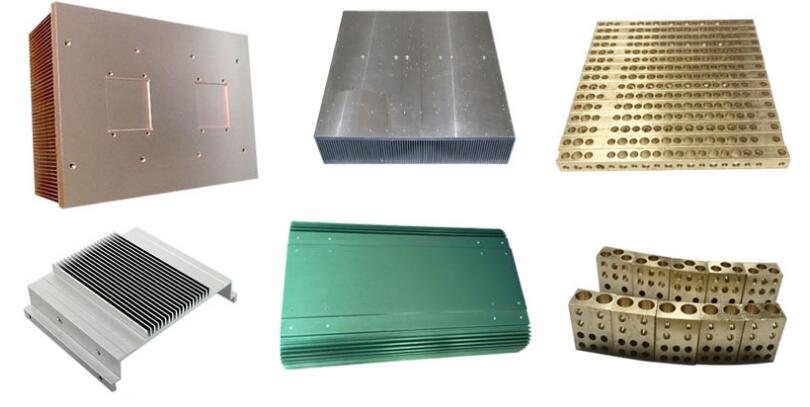

小行程钻孔机加工样品展示


小行程钻孔机加工样品展示
